Транспортное машиностроение и трубы: приёмка изделия, точки присутствия заказчика и образцы от партии

Что QA Деск даёт заводу вагонов и труб?

Два готовых пакета — «ПСИ вагона» и «ОТК трубы» — и три механизма, на которых держится приёмка такой продукции: состав изделия «как собрано», точки обязательного присутствия представителя заказчика и образцы от партии с вердиктом на всю партию.

У вагона или локомотива приёмка идёт по изделию целиком, а дефект и рекламация относятся к узлу. У трубы наоборот: каждая труба проходит сплошной контроль, а механику проверяют на образцах от партии. QA Деск не заменяет MES, автоматику линий и ЛИМС завода: он хранит слой доказательства — что и по какому документу проверено, кто подписал и что решено по несоответствию.

Как вести состав изделия: вагон, тележки, колёсные пары?

Экземпляр может входить в другой экземпляр: вагон — тележки — колёсные пары, тяговые двигатели и преобразователи со своими серийными номерами. Состав ведётся журналом вхождений: кто и когда установил узел, кто и когда снял, по какому несоответствию и почему.

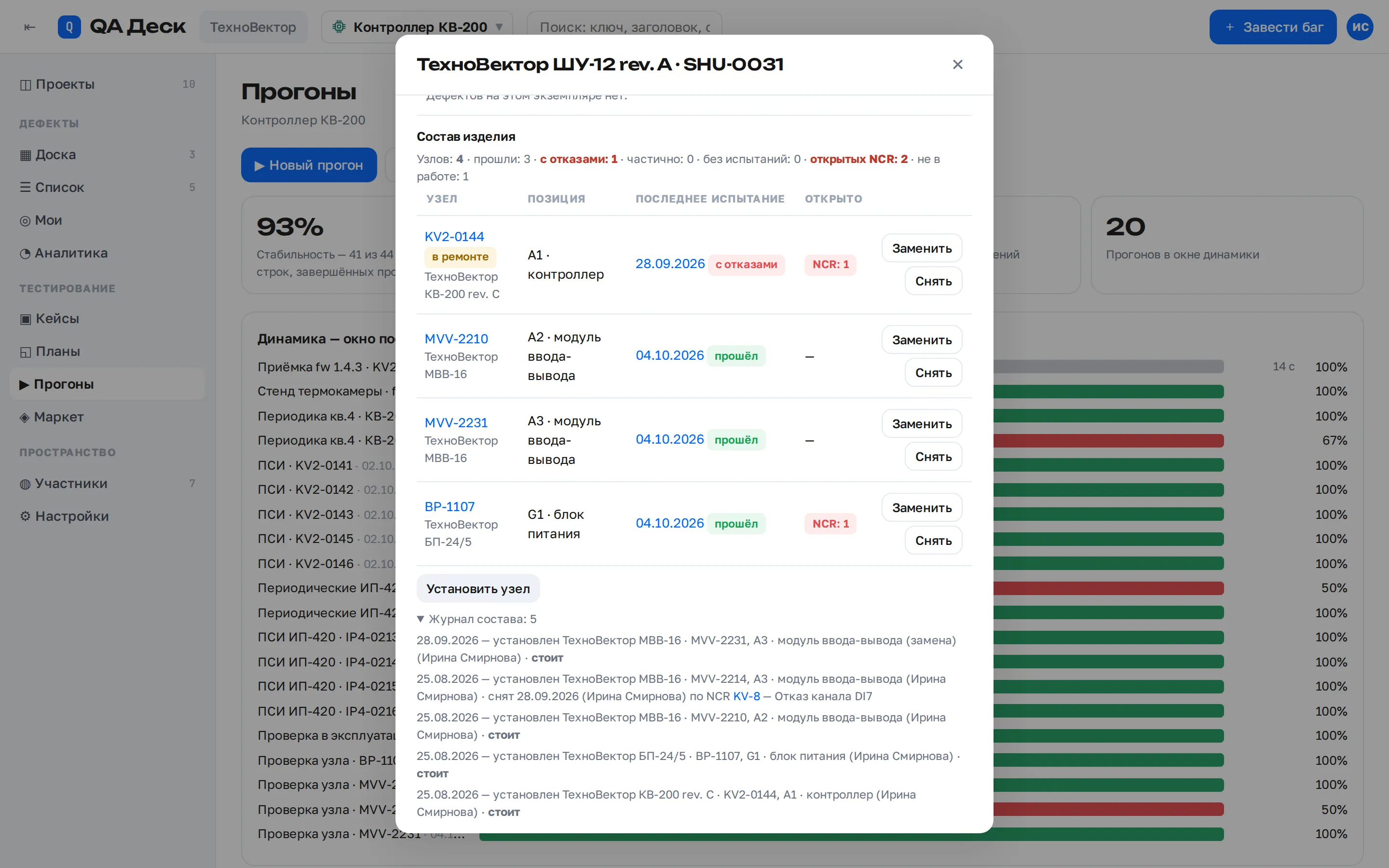

На карточке изделия видно всё дерево сразу: по каждому узлу — итог последнего прогона и открытые несоответствия. Замена узла — одно действие: старый снят, новый встал на его позицию и помнит, какое вхождение заменил. Конструкторская спецификация из PDM или ERP сюда не переносится — только фактический состав.

Что проверяет пакет приёмки вагона?

Пакет разбит на 12 разделов: от комплектности и состава изделия до ходовых и тормозных испытаний, документов и закрывающих карточек несоответствия, корректирующих действий и средств измерений. Длительные испытания идут прогоном «на стенде» с замерами и протоколом.

Нормы в пакете — только ссылкой на программу и методику приёмочных испытаний типа вагона: чисел нет, завод подставляет свои. Пакет стоит под пометкой «стартовая заготовка» до ревью практика завода.

Как работают точки присутствия заказчика?

В плане контроля шаг отмечается как hold или witness. Перед точкой hold следующий шаг не выполняется, пока приёмщик не записал решение. Приёмщик заказчика входит в проект ролью «внешний участник» и видит только свои точки. Подробности — в разделе про точки присутствия.

Подписи ОТК и приёмщика ставятся по ролям с хешем содержимого; после подписи документ не правится. Без решения приёмщика партия или изделие не закрываются.

Как вести образцы от партии?

Образец вырезается от трубы, маркируется номером образца, трубы и партии и передаётся в лабораторию. Вердикт образца переносится на партию по худшему образцу: отрицательный результат задерживает всю партию до решения.

Замеры механики вносятся числами и сравниваются с допуском шага; прибор выбирается из раздела приборов с поверкой. Повторные испытания и отступления от программы записываются с причиной.

Что проверяет пакет ОТК трубы?

12 разделов: партия и плавка, размеры и геометрия, химсостав, образцы и механические свойства, сплошной неразрушающий контроль, гидравлическое испытание, резьба и муфты, выборочный контроль по AQL, маркировка и упаковка, приёмка заказчиком и сертификат, несоответствие и средства измерений.

Выборочный контроль считает объём выборки и приёмочное число по ГОСТ Р ИСО 2859-1, решение по партии подписывается по роли. Резьбовое соединение с длительным нагружением — отдельный пакет квалификации резьбового соединения на стендовых прогонах.

Что для этой отрасли ещё впереди?

Сертификат качества на партию по EN 10204 пока собирается как вложение к партии с подписями по ролям: выпуск по бланку заказчика ждёт облачный GenDocx. Пакетный приём результатов от линий и ЛИМС тоже в планах отдельной записью. Оба пакета остаются «стартовой заготовкой» до ревью практика завода.

Частые вопросы

Заменяет ли QA Деск MES и автоматику трубного завода?

Нет. Автоматика линий, MES и ЛИМС остаются. QA Деск хранит запись ОТК: что проверено, по какому документу, кто подписал и что решено по несоответствию.

Можно ли пустить представителя заказчика в проект?

Да. Приёмщик входит внешним участником и видит только свои точки присутствия. Его решение записывается в прогон, а шаг после hold без решения не выполняется.

Есть ли в пакетах нормы и допуски?

Нет. Пакеты ссылаются на программу и методику, ТУ и стандарт на продукцию. Размеры, давление, выдержку и пороги контроля завод вносит из своих документов.

Как попробовать?

Зарегистрируйтесь в облачном QA Деске, создайте проект типа «Производство (ОТК)» (для вагона — «Оборудование»), установите пакет и заведите первое изделие или партию.
